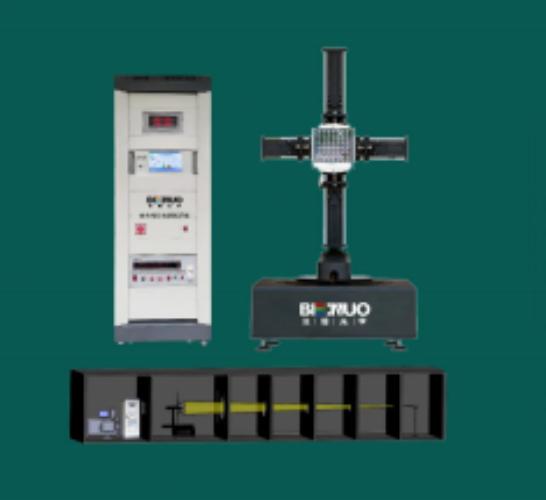

高精度分布光度計（配光曲線IES)綜合測試系統發光角度測量
|
 |
折 扣 率： 0
最后更新：2026-05-21
關 注 度：307
生產企業：杭州貝諾光學科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹A、系統功能
用于LED燈具（半導體照明）航空障礙燈、警示燈、指示燈、道路燈具、投光燈具、室內燈具、戶外燈具等各種和LED、節能燈、熒光燈、白熾燈、HID燈等各種光源的空間光度分布（即配光曲線）的高精度測試；
測量參數包括：空間光強分布、空間等光強曲線、任意截面積上的光強分布曲線（可分別用直角坐標或極坐標系顯示）、平面等照度分布曲線、亮度限制曲線、燈具效率、眩光等級、上射光通比、下射光通比、燈具的總光通量、有效光通量、利用系數，以及電參數（功率、功率因數、電壓、電流）等。
測試結果可以導出IESNA(95,2002)文件格式(*.ies)、CIE文件格式(*.cie)、歐洲Eulumdat(*.ldt)文件格式等多種格式，符合國際標準要求，可直接作為國際通用的照明設計軟件的輸入數據。
B、主要參考標準：
LM-79-2008 固態照明產品的電氣和光度測量認定方法;
GB/T9468-2008 燈具分布光度測量的一般要求;
LB/T 001-2008 整體式LED 路燈的測量方法;
GB/T 24824-2009 普通照明用LED模塊測量方法;
GB/T7002-2008 投光照明燈具光度測試 ;
CIE 69 Methods of Characterizing Illuminance Meters and Luminance Meters；
CIE 70-1987 The measurement of absolute luminous intensity distributions；
CIE 121-1996 The photometry of goniophotometer of luminaries；
CIE 84 Measurement of luminous flux；
IESNA LM-75 Goniophotometer Types and Photometric Coordinates；
C、主要技術指標
轉臺參數：
1、主軸和燈具軸采用貴金屬光纖點刷結構的導電滑環，可360度連續無回隙運轉測量無須為防止繞線而來回旋轉，永不繞線；
2、采用知名品牌的高轉速、高轉矩、低噪音、低振動的三相混合式步進電機；
3、垂直軸旋轉范圍：-180°～180°或0°～360°旋轉；
4、水平軸旋轉范圍：-180°～180°或0°～360°旋轉；
5、角度精度：0.1 度，分辨率：0.01度；
6、特殊的激光瞄準裝置，方便、準確地安裝測試燈具的位置，完全使被測燈具中心與旋轉臺旋轉中心重合；
7、燈具最大尺寸：1.5米；（可根據實際情況定制）
8、燈具最大重量：55kg(含夾具) ；
9、燈具供電測量采用4線制：2路10A導電滑環用于供電，2路2A用于測量電壓；
10、轉臺控制線和燈具供電線長度：6米，特殊要求可加長；
光度參數：
1、光度探頭精度：一級
2、照度測量范圍：0.001Lx 至1×105 Lx
3、角度精度：0.1 度
4、燈具可繞垂直軸-180°～180°或0°～360°旋轉
5、燈具可繞水平軸-180°～180°或0°～360°旋轉
6、燈具的電參數測量精度：0.5級
豐富的軟件功能
1、控制旋轉臺旋轉，采集燈具的光強分布數據，計算燈具的光度數據及坐標系的轉換；
2、包括空間光強分布、任意截面上的光強分布曲線（可分別用直角坐標系或極坐標系顯示）、空間等光強曲線、平面等照度分布曲線、亮度限制曲線、環帶光通量、眩光等級、燈具效率、有效發光角、上射光通比、下射光通比、燈具總光通量、有效光通量、利用系數。
3、導出符合國際標準的燈具文件，可直接的導入照明設計軟件，格式說明如下：
*HAG HAG系列分布光度計測試數據文件格式；
*IES IESNA 北美標準格式,包括95版和2002版;
*LDT EULUMDAT德國標準（歐洲）格試文件；
*CIE CIE國際照明委員會標準格式；
4、根據被測燈的類型，如路燈及室外燈、室內燈或投光燈等，輸出相應的打印報告，可直接保存為PDF文件，便于交流存檔等。
D、測量原理
采用固定探測器、旋轉燈具法測量原理。測量燈具安裝在兩維旋轉工作臺上，通過激光瞄準器，使燈具的發光中心與旋轉工作臺的旋轉中心重合。當燈具繞垂直軸轉動時，與旋轉工作臺中心處于同一水平高度的探測器測量該水平面上各方向的光強值。當燈具繞水平軸轉動時，則探測器測量垂直面上各方向的光強值。垂直軸和水平軸均可在±180°或0°～360°范圍內連續旋轉。根據測量燈具的要求，該系統可以在C-γ等平面坐標系中測量。當測量得到燈具在各方向上的光強分布數據后，計算機即可計算出其它光度參數。 |
|
