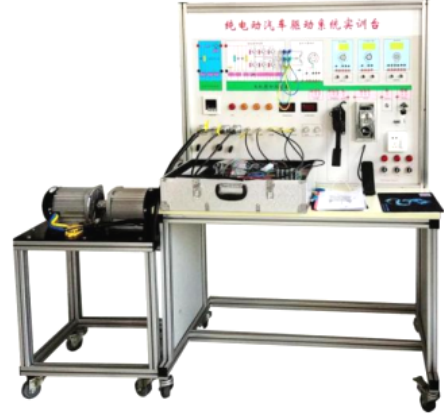

產品詳細介紹平臺主體采用整體鈑金結構設計，主體外殼采用≥1.5mm厚冷軋板，臺面采用≧5mm鋼板制作，嚴格按照鈑金加工工藝操作，酸洗、噴塑、絲印；主體框架采用鋼結構焊接，表面采用防靜電噴涂工藝處理，系統部件通過激光切割和數控加工結構件，配置帶鎖止功能的萬向靜音腳輪。
（1）電機裝調區
電機裝調區應由電機合裝機、驅動電機、電機控制器、減速器、減速器翻轉機構、手搖輪，C型壓力機，定子分離旋轉機構等部件組成，可用于驅動電機總成拆裝、檢修、調試作業，減速器裝調、檢修、測量作業。
驅動電機應選用新能源汽車原車驅動電機，應主要包含轉子總成、定子總成、三相轉接板、三相接線柱、后端蓋、溫度傳感器、旋變傳感器等，配和合裝機能夠滿足用戶對驅動電機的拆裝調試需求。
驅動電機合裝機應包含頂針、定子分離旋轉機構、絲杠螺母機構、鎖止滑塊、手搖輪合裝機底座等部件。合裝機控制方式應采用手搖控制，通過配置的手搖輪控制電機拆裝過程中的部件移動，以達到合理合裝分離電機定子總成與轉子總成的目的，同時在拆裝過程中應滿足轉子磁感應強度、三相繞組冷態直流電阻、三相繞組對溫度傳感器絕緣電阻等數據的測量。合裝機主體結構為金屬切割加工，絲杠模組嚴格按照絲杠加工工藝操作，通過冷拔、滾花、車螺紋、校正、切斷、倒角等一系列加工工藝制作而成，經電鍍表面處理可防銹防腐。
（2）故障檢測區
故障盒應由40*60mm懸臂機構和鋁制盒體UV轉印鋁制測量面板、故障設置面板、點火開關、檔位開關、制動開關、加速開關等部件組成。
測量面板應采用氧化鋁板制作，在保證絕緣的基礎上同時保護印制電路圖，防止劃傷、刮增。通過測量面板電路原理圖也可進行故障診斷及數據測量，測量電路板應焊有2mm測量端子（帶絕緣套），可與萬用表表筆配套測量。
可通過故障設置模塊與故障設置線束以及短路插件、斷路插件設置斷路、短路、虛接、交叉故障。
故障盒配套故障設置模塊，種類規格應不少于短接模塊、60Ω電阻、100Ω電阻、500Ω電阻、1K電位計、5K電位計、10K電位計；同時應搭配故障設置線束，紅色，黑色各不少于3根，以及短路插件不少于20個和斷路插件不少于5個，用以設置驅動系統線路故障，故障類型包含斷路、短路、虛接、交叉故障。
故障盒搭配驅動電機使用，可對驅動系統電源線路、控制器啟動線路、開關控制線路、旋變傳感器線路、溫度傳感器線路等進行故障設置與測量，可允許故障設置路數不少于20路，測量孔數據不少于40組。
（3）工具零件收納區
*零件收納區應滿足臨時收納拆裝時的螺栓、線束、插頭及工具，需配置動力總成拆裝專用工具、絕緣電阻測試儀、轉子安裝定位卡套、轉子拆裝托架，轉子拆裝墊柱等，便于動力總成拆裝使用用，投標文件中需提供專用工具實物照片。
（4）動態測試區
動態測試區應配有不小于21英寸工控一體機，4060鋁合金懸臂機構，鋁制一體機托架和鍵盤托架，教學主機內配套設備用戶手冊、電驅動維修手冊、減速器維修手冊等資源，可滿足師生教學使用需求。
應配置有電機控制器調試軟件，學員可通過調試軟件進行電機控制器旋變調零、相序判定、控制參數修改、運轉狀態監控等功能。
驅動電機控制器連接方式應為CAN-H、CAN-L兩路線束連接。
上位機軟件點擊“參數編輯器”圖標，可在線修改、上傳、下載、保存功能碼參數，主要功能包括打開參數文件、保存參數、下載數據、讀取控制器數據。
點擊“虛擬示波器”圖標，可用來查看服驅動系統在工作過程中的動態特性，也可監控伺服運行的工作狀態。
應配置定制化桌面開關，功能包含電腦主機開機、重啟、標準耳機孔、USB3.0、USB2.0、Type-C口等多種便捷功能。
（5）減速器裝調區
減速器裝調區應配有減速器殼體工裝與減速器齒輪組工裝，用于變速箱殼體與齒輪組件的清潔、測量、維修等作業，同時需配套有高精度測量平臺，用于學生測量齒輪等零部件。能夠耐酸、耐堿、耐腐蝕、抗磁、不會受潮生銹，使用維護方便。
（6）工具收納區
設備下半部分應設有自吸抽屜且根據零部件開模的內襯卡槽。應配備收納盒、鍵盤、鼠標、月牙扳手、合裝機頂針、輸入軸油封安裝工具、合裝機頂針支架、差速器油封安裝工具、電驅動反電動勢測試裝置、滾花高頭螺栓、C型轉子拆裝專用壓力機，用于驅動電機的輔助拆裝、測量、調試。同時配備空白內襯，用于用戶收納零配件使用。
（7）內置教學資源
產品簡介
場景采用3D實時渲染技術，★模型應按照拆裝用電機動力總成實際尺寸比例進行仿真建模，場景中拆裝臺架也與實際臺架一至�？蓪崿F(xiàn)場景內360度旋轉，可實時通過3D定位手柄或鼠標與場景進行交互操作并可實現快速定位及場景快速還原對正等功能。動力總成型可以進行360度沿軸線方向任意翻轉，亦可實現場景平移功能。軟件適用于各類院校的新能源汽車相關專業技能大賽訓練及日常教學。為職業院校解決了學生實訓機會少，教學互動不足、實訓課程不足、過程評價缺乏、學生技能水平難以提高等重要難題。
軟件主要模塊及功能：
1.★整體結構展示：可對動力總成整體結構進行展示；可選擇透明模式或通過爆炸圖展示，既能夠清楚展示整體結構有可以展示主要零部件的安裝位置和零部件之間的對應關系；爆炸后主要所有部件帶有智能化名稱標簽
2.★零部件結構展示：可在3D環境下通過3D交互手柄或鼠標進行抓取并360度自由單獨展示電動機定子、轉子、殼體、旋轉編碼器、導線轉接盒、屏蔽導線及插接件等主要部件，復雜零部件可通過爆炸等方式展示組成及結構。
3.★工作原理展示：
永磁同步電動機運行工作原理展示：在3D環境下通過動畫讓電動機運行展示轉子帶動輸出軸及旋轉編碼器等旋轉，并可通過3D交互手柄或鼠標拖動對電動機模型進行360度自由旋轉。采用外殼隱藏或局部剖切模式動態展示電動機旋轉部件對應關系。
四、實訓項目
轉子總成拆裝
定子總成拆裝
后端蓋拆裝
三相接線柱拆裝
驅動電機轉子磁通量測量
旋變總成拆裝、測量
溫度傳感器拆裝、測量
高低壓線束拆裝、測量
定子繞組對機殼絕緣電阻測量
驅動電機定子繞組冷態直流電阻測量
定子繞組對溫度傳感器絕緣電阻測量
電機徑向間隙測量
電機軸向間隙測量
軸伸徑向圓跳動測量
冷卻系統氣密性檢測
電機反電動勢測量
電機與減速器總成拆裝
減速器前后殼體拆裝
減速器組件清潔
減速器輸入軸拆裝、測量
減速器中間軸拆裝、測量
減速器差速器拆裝、測量
減速器油封拆裝、測量
電機控制器旋變自學習
電驅動總成檔位測試
電驅動總成加速測試
電驅動總成制動測試
輔助電源故障檢修
IG信號故障檢修
直流電源故障檢修
三相高壓線故障檢修
溫度傳感器故障檢修
檔位開關故障檢修
制動開關故障檢修
加速開關故障檢修
勵磁線圈故障檢修
正弦線圈故障檢修
余弦線圈故障檢修
診斷總線故障檢修
|
|
